Los pros y los contras de las tuercas de mariposa

Se llama palomilla —o mariposa— la tuerca que se enrosca y afloja sin llave. Las orejas de las tuercas de mariposa facilitan montar y desmontar diverso tipo de objetos, muebles y herramientas incluidos. Un ejemplo de estas últimas es la falsa escuadra de carpintero, ajustable mediante una palomilla.

Tuercas de mariposa o palomillas roscadas

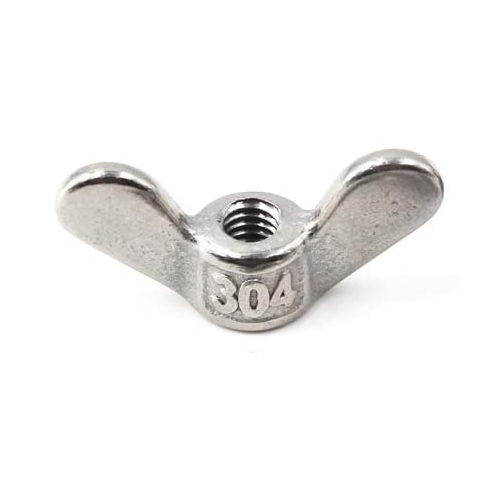

Varias tuercas de mariposa en acero inoxidable AISI 304

Identificación de las tuercas de mariposa

La tuerca de mariposa se identifica por su rosca (métrica del tornillo) y según las dimensiones del núcleo y de las orejas. En esta imagen se muestran la planta y el alzado de una palomilla:

Tuercas de mariposa o palomilla
Cotas para identificar tuercas de mariposa o palomilla (vistas alzado y planta)

Los datos y las cotas más importantes de una tuerca de mariposa son:

  • Métrica del tornillo: M4, M5, M6, M8, M10, M12, M16 y M20 son las más comunes
  • Y: diámetro mayor del redondo en el que está tallada la rosca
  • L: longitud total de la mariposa
  • M: altura del núcleo de la mariposa
  • b: altura de la oreja desde la base
  • dk: espesor de las orejas (cota no representada en la imagen)
  • K: altura total de la palomilla (no representada)

Ventajas e inconvenientes principales de las palomillas

En comparación con las tuercas estándar de sección hexagonal, las tuercas de palomilla o mariposa presentan estas ventajas:

  • No se requiere llave inglesa, llave fija o vaso de carraca para montar o desmontar la tuerca. La operación se efectúa con los dedos índice y pulgar
  • Como la tuerca convencional, la palomilla se puede fabricar en material resistente a la corrosión. Ejemplo: acero inoxidable o recubierto con zinc (galvanizado)
  • La posición de elementos mecánicos por ellas unidos se ajustan fácilmente
  • Se montan y desmontan con gran rapidez

Este tipo de tuerca, no obstante, también tiene sus inconvenientes:

  • Ocupan más espacio (por las orejas)
  • Si se requiere aplicar un par de apriete alto, se debe usar igualmente una llave
  • No se puede retener con una contratuerca. Por tanto, el riesgo de que la tuerca se afloje o se pierda es más alto
  • No podrás usar un taladro de batería para desmontarlas

Tabla de medidas de tuercas de mariposa

En esta tabla puedes ver algunas medidas de tuercas de mariposa de acero inoxidable en acero galvanizado:

Material Métrica K L dK M B Y Precio y enlace
Acero inoxidable 304 M3 8.4 18.59 2.84 3.78 - - Ver precio
Acero inoxidable 304 M4 9.8 22.6 2.0 6 7 8 Ver precio
Acero inoxidable 304 M6 12.73 26.61 3.63 5.11 - - Ver precio
Acero inoxidable 304 M8 14.76 29.27 3.72 5.69 - - Ver precio
Acero inoxidable 304 M10 16.97 35.92 4.21 6.15 - - Ver precio
Acero inoxidable 304 M12 21.56 44.53 5.87 7.9 - - Ver precio
Acero inoxidable 304 Desde M3 hasta M12 - - - - - - Ver precio
Acero galvanizado M8 - - - - - - Ver precio
Acero galvanizado M10 - - - - - - Ver precio

Cómo identificar rosca de la tuerca

¿Buscas una mariposa para un tornillo o varilla roscada concreto, pero desconoces cuál es la métrica de la rosca? En ese caso puedes usar un peine de roscas para identificarlo. Tomar el diámetro exterior de la rosca con el pie de rey no basta, ya que el tipo de rosca (métrica o Withworth) y el paso de rosca también influyen.

Peine de roscas con 52 hojas para la medición de roscas métricas y Withworth
Peine de roscas con 52 hojas para la medición de roscas métricas y Withworth
  • Galga calibrada para tornillos y varillas para pulgadas y milímetros
  • Hecho de acero inoxidable, ofrece una gran rigidez y el marco de cromado también hace que el producto sea más duradero, amplía su tiempo de servicio de trabajo
  • Ampliamente utilizado para medir pasos de rosca métricos y whitworth

Con un peine de roscas como el arriba mostrado puedes identificar tornillos y varillas de rosca métrica (M4, M6, M8) o Withworth. (La rosca Withworth se expresa en fracciones de pulgadas).

Los filetes de la rosca métrica están contenidos en un triángulo equilatero, su vista de perfil, por tanto, es de 60º. Menos grados tiene, en cambio, el ángulo del perfil de la rosca Withworth, que es más agudo (55º).

El diferente ángulo del filete es, precisamente, la propiedad que permite diferenciar con el peine de rosca una rosca métrica de una Withworth. Solamente debes buscar cuál es la hoja que mejor se adapta al perfil de la rosca. Así, sabras qué tuerca de mariposa comprar para tu tornillo/varilla roscada.
