Taladros de columna para metal y para madera

No se considera un taller bien equipado si en él falta un taladro de columna. El propósito de este artículo es analizar varios taladros verticales de las marcas Ayerbe, Holzmann, Quantum, Einhell y Proxxon.

Introducción

La transmisión de una buena parte de taladros de columna se basa en el sistema de correas y conos de poleas invertidas. Si en una bici la relación mecánica plato-piñon de la cadena se cambia desde la maneta, en la taladradora vertical debe hacerse a mano. Es decir, para regular la velocidad de giro del taladro, se suelta la correa y se cambia de posición.

Lo que eso significa es que si se demanda una potencia de corte superior a la potencia nominal útil del motor eléctrico, la correa puede resbalar. El portabrocas, de resultas, dejará de girar. Esto pasa, por ejemplo, en taladros de columna como el Einhell, por su escasa potencia.

Muy distinto es el caso del taladro de mesa Bosch PBD 40. Esta taladradora de columna no lleva poleas ni correas, sino engranajes. Hablaremos de él al final del artículo.

Por otra parte, el microtaladro de columna Proxxon Micromot es muy distinto al resto. Se trata de un minitaladro de banco, muy útil, por ejemplo, para modelismo y maquetas.

Para empezar por el principio, vamos con uno de los mejores taladros de columna en relación calidad-precio. Ese no es otro que el taladro Ayerbe 580530.

Taladro de columna de suelo Ayerbe 580530

Ayerbe 580530 es un taladro de columna que mide 183 cm, lo que quiere decir que se monta en el suelo. Al contrario, el resto de taladradoras se montan en mesa.

La pínula de esta máquina taladradora de Ayerbe es un cono hembra Morse MK3.

Taladro de columna Ayerbe
Taladro de columna Ayerbe 580530

Ayerbe es un fabricante de maquinaria industrial del País Vasco (Vitoria-Gasteiz). Además, de taladros de mesa fabrica otros elementos de maquinaria como grupos electrógenos, motobombas o equipos de elevación industrial.

Su taladro de columna AY-25-TC (modelo 580530) incluye un motor de 650 W, una mesa giratoria regulable en altura y pínola con cono MT3.

Características / Ficha técnica
  • Capacidad máxima de taladrado: 25 mm
  • Potencia del motor: 650 W
  • 12 velocidades
  • Tipo de cono: MT3
  • Velocidad regulable mediante correa de 120 a 2500 RPM
  • Diámetro de la columna: 80 mm
  • Altura total: 1.83 m
  • Taladro Columna Sobremesa de 25 mm
  • Dimensiones de la mesa: 290x290 mm
  • Modelo: Ay25Tc 580530
  • Código de barras: 8429459805301

Taladro de columna de mesa Holzmann 4115N

Holzmann es una fabricante de maquinaria para metal y para madera económica. Esta marca diseña en Austria, pero fabrica en China. Las máquinas Holzmann no ofrecen la calidad de una máquina industrial, pero son más asequibles. Otras máquinas que produce la marca austriaca son sierras de cinta, fresadoras y tornos para madera, entre otras.

Taladro de columna Holzmann 4115N
Taladro de columna Holzmann 4115N (MK2, 60 mm)

Pues bien, el taladro Holzmann 4115N tiene un recorrido máximo de 60 mm (límite de profundidad). El cono Morse de la pínula es un cono MK2/MT2 (MK son las siglas de cono Morse en alemán —MT en inglés—, luego MK2 = MT2).

Lo que eso significa es que es posible cambiar de portabrocas. Como pega de este taladro, hay que señalar la potencia del motor eléctrico, a saber, es menor que la del taladro de columna Ayerbe. El taladro Bosch PBD40 que luego veremos también es más potente que el Holzmann.

Holzmann SB 4115N es un buen taladro para tareas ligeras de taladrado en bricolaje, no apto para el uso profesional.

Características / Ficha técnica
  • Capacidad de taladrado: 16 mm
  • 12 velocidades mediante conos invertidos de poleas y correa de transmisión
  • Voltaje: 230 V o 400 V
  • Puente: 127mm
  • Cono del husillo: MT2
  • Recorrido del portabrocas: 60 mm
  • Distancia portabrocas a la mesa: 235 mm
  • Distancia portabrocas a la base: 355 mm
  • Altura de la máquina: 850mm
  • Dimensiones mesa trabajo: 190x200 mm
  • Inclinación de la mesa: 45 grados izquierda o derecha
  • Dimensiones base: 170x160 mm
  • Potencia del motor: en S1, 400W y en S6, 600W
  • Peso: 27 kg
  • Medidas de la máquina: 550x370x254mm
  • Aislamiento del motor: IP54
  • Columna de acero sólida y pulida resistente a la torsión
  • Indicador de profundidad regulable
  • Protector del portabrocas de metacrilato plegable
  • Incluye portabrocas automático de 3 a 16 mm B16

Las máquinas de Holzmann resultan atractivas por precio, pero hace falta ser un poco manitas para sacarles el máximo partido. A veces vienen mal ajustadas y se ha de hacer alguna modificación para que sean de veras útiles.

Taladro de columna de mesa Optimum Quantum B16

Optimum Quantum es una marca de maquinaria industrial-semiprofesional barata. Como Holzmann, Quantum también fabrica sierras de cinta para metal, fresadoras y tornos para metales. Un taladro vertical interesante de Quantum es el B16.

La Quantum B16 es una taladradora de columna con portabrocas guiado mediante rodamiento de bolas de alta precisión. Ofrece un taladrado suave y preciso gracias a la polea de aluminio de tres brazos con mangos estriados. En comparación con los taladros de poleas con conos invertidos y correas rectas, la B16 ofrece una transmisión más efectiva gracias a la correa dentada, que evita el resbalamiento cuando las exigencias de par motor son elevadas.

Para regular la profundidad de perforación, esta taladradora de columna incluye un tope de profundidad. También dispone de una mesa con ranuras transversales en forma de T. Esta mesa es orientable en 360 grados alrededor de la columna e inclinable a izquierda y derecha (45º en cada sentido). Los nervios en su zona inferior evitan la flexión de su superficie y aseguran una buena rigidez. El taladro Quantum B16 incluye un portabrocas de acción rápida de alta calidad.

Asimismo, la medición de su concentricidad, con reloj comparador situado en el portabrocas, ofrece una desviación igual o inferior a tres décimas de milímetro (30µ, 0.03 mm). En cuanto a su estructura, la Optimum Quantum B16 está fabricada con bancal de fundición de acero (incluida la mesa de trabajo) y columna de acero. Pesa 38 kilos.

Características / Ficha técnica
  • Empuñaduras ergonómicas en la palanca para un avance preciso
  • Grip antideslizante en los mangos de la polea
  • Mandril automático de 16 mm
  • Capacidad de perforación en acero: 16 mm
  • Peso: 38 kg
  • Distancia entre husillo y mesa de trabajo: 390 mm
  • Potencia del motor: 450W
  • Tipo de espiga: cono morse MK2
  • Recorrido: 65 mm
  • 5 velocidades (66-2500 rpm)
  • Medidas de la mesa: 200x200 mm
  • Diámetro de la columna: 60 mm

Taladro de columna de mesa Einhell TC-BD 350

La ventaja de las taladradoras de pie Einhell es ser muy económicas. Los taladros de columna Einhell son apropiados para tareas domésticas. Aficionados al bricolaje, por ejemplo, pueden querer instalar una taladradora de este tipo en el garaje-taller.

Sobra decir que un taladro barato no presenta la calidad de un taladro de columna industrial. Se nota, por ejemplo, en el centrado de la broca o la holgura de las partes mecánicas. Además, el ciclo de trabajo más corto. Así, habrá que dejar descansar unos minutos el motor eléctrico si se ha sobrecalentado por el uso continuado.

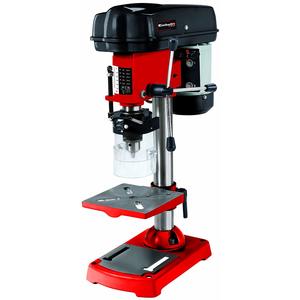

Taladros de columna Einhell
Taladros de columna Einhell

El taladro de columna Einhell TC-BD 350 cuenta con las siguientes prestaciones:

  • Buen control de la profundidad gracias al tope regulador
  • Comodidad y precisión durante el taladrado gracias a la palanca de rotación de tres brazos con empuñadura ergonómica
  • Base robusta y pesada que proporciona estabilidad y rigidez
  • Varias velocidades de giro por poleas y correas
  • Los rodamiento de bolas de esta máquina se han diseñado para minimizar la holgura y prolongar su vida útil.

El taladro de columna Einhell TC-BD 350 es uno de los más pequeños y compactos. Tiene un motor de 350W, cinco velocidades regulables (de 580 a 2650 rpm) y un portabrocas manual de corona dentada de 13 mm. Para su operación, dispone de un mecanismo de piñón cremallera manejado a través de una polea de tres brazos que reduce el esfuerzo del usuario gracias al efecto palanca.

La mesa de la taladradora de columna Einhell es inclinable (45 grados hacia cada lado) y orientable (360º alrededor de la columna de la máquina). Incluye una base robusta de fundición con cuatro agujeros para su fijación al banco de trabajo. Para precisar la profundidad del taladrado incluye un tope de profundidad ajustable.

En cuanto a la seguridad, este taladro de pie incluye una protección transparente frente a la proyección de virutas. El interruptor está protegido frente al rearme mediante el sistema de enclavamiento bajo tensión (lo que evita es que el equipo se ponga automáticamente en marcha tras un corte de electricidad)

El régimen de revoluciones de esta máquina es ajustable en cinco niveles: 580 rpm (broca 8 mm), 850 rpm (broca 6 mm), 1220 rpm (broca 4 mm), 1650 rpm (broca 3 mm) y 2650 rpm (broca 2 mm). Funciona con el sistema de poleas de conos invertidos y correa de transmisión.

Características / Ficha técnica
  • Potencia: 350W
  • Ciclo de trabajo máximo de 15 minutos
  • Cinco velocidades mediante correas y poleas invertidas
  • Velocidad: 580-2650 rpm
  • Mesa inclinable y variable
  • Tope de profundidad ajustable
  • Husillo de perforación guiado mediante cojinete de bolas (vida útil prolongada)

Minitaladro vertical Proxxon 2228128

Lo prometido es deuda. Vamos con un taladro vertical de columna muy diferente a los ya vistos. Se trata de un pequeño taladro de mesa ideal para miniaturistas y aficionados al modelismo. Es útil para talleres de electrónica, manualidades...

La marca Proxxon está especializada en herramientas eléctricas y maquinaria en miniatura. En su gama Micromot puedes encontrar tornos de metal, fresadoras, sierras de cinta, minitaladros, pirograbadores, cepilladoras de madera y este microtaladro de columna:

A diferencia de otras miniherramientas de la gama Proxxon, el minitaladro de columna Proxxon TBM 220 va conectado directamente a la red eléctrica de 220 V, es decir, no requiere del uso de una fuente de alimentación Micromot como si ocurre con algunos taladros y multiherrramientas de mano. Ésta es su primera ventaja.

El TBM 220 es un buen taladro de mesa. Es pequeño pero preciso. Este modelo incluye un juego de seis pinzas de triple mordaza, un sistema más efectivo que el de casquillo partido, puesto que mejora el contacto con las brocas y evitan que resbalen. En concreto, con la pinza más pequeña se pueden usar minibrocas de hasta 0.5 mm de diámetro. En el extremo opuesto, la pinza más grande permite alojar brocas o accesorios de fresado y lijado de con vástagos de hasta 3.2 mm.

Como los taladros de columna grandes, el Proxxon TBM 220 incluye transmisión mediante correa de tres poleas, lo que te permite regular la velocidad de giro del mandril para ajustarla al tipo de broca y material que estés usando en cada momento.

Su mesa, fresada sobre fundición de aluminio a presión mide 220x120 mm e incluye un tope paralelo y una escala graduada. Además, lo podrás anclar sobre la mesa o banco de trabajo gracias a los agujeros perforados de la base. En cuanto al resto de la estructura, la columna es de acero sólido pulido y mide 340 mm de alto y 20 mm de diámetro.

¿Cuánto es el limite de profundidad? El Micromot TBM 220 tiene una carrera de pínola de 30 mm. Por tanto, este taladro vertical te puede ser útil para taladrar sobre materiales cuyo espesor sea igual o inferior a 3 cm.

Su brazo de aluminio de fundición, su husillo y el resto de guías y ajustes están mecanizados con precisión, lo que se traduce en ausencia de holguras y un centrado efectivo de del mandril. Además, el motor es muy duradero, robusto y silencioso (la seña de identidad de la marca Proxxon).

Por último, en el frontal del minitaladro de columna encontrarás una regla graduada con una guía transparente: es la que te permite calcular la carrera de la broca y regular el tope de profundidad.

En conclusión: un buen mini taladro para pequeñas tareas de perforación en el taller de electrónica, para aficionados al bricolaje en general, amantes de las maquetas y el modelismo, etcétera.

Características / Ficha técnica
  • Número de revoluciones sin carga: 1800, 4700 y 8500 RPM (lenta, media, rápida)
  • Distancia lado interior de la columna hasta el centro del portabrocas: 140 mm
  • Carrera de la pínula: 30 mm
  • 6 casquillos con pinza Proxxon Micromot de acero de tres ranuras de 1, 1.5, 2, 2.4, 3 y 3.2 mm
  • Espiga con rosca de 38 mm para atornillar portabrocas de corona dentada
  • Peso: 3.3 kg

Taladro electrónico con transmisión por engranajes Bosch PBD40

Para acabar, dedicamos unas palabras al taladro Bosch PBD40. Este taladro de columna de mesa es pequeño pero potente. No usa correas, sino engranajes. De ahí que su portabrocas nunca resbale.

Taladro vertical de columna Bosch PBD40
El taladro electrónico de columna Bosch PBD40 tiene dos velocidades mecánica y 710 W de potencia.

El motor de esta máquina tiene 710 W de potencia y un regulador electrónico que permite controlar desde el frontal del taladro la velocidad del portabrocas. La pantalla digital indica en tiempo real el número de revoluciones por minuto (RPM). Un selector en el lateral de la taladradora es el encargado de cambiar la posición de los engranajes de la caja de cambios mecánica de velocidades.

La pantalla digital del taladro Bosch PBD40 no señala solo el régimen de giro: también indica la profundidad efectiva alcanzada por la broca (longitud de carrera). Cuenta con un tope mecánico de profundidad, un láser que señala el centro de la broca e iluminación general del espacio de trabajo por luz tipo LED.

Un último detalle: el volante del taladro de columna Bosch PBD40 es más cómodo de usar que el tradicional mando de palanca de tres brazos.

Taladro de columna Bosch PBD 40
Taladro de columna Bosch PBD 40
  • 710 W
