Micrómetros Palmer digitales o con escala Vernier de Mitutoyo

El pie de rey es un instrumento de medida eficaz si la precisión exigida no supera media décima de milímetro (0.05 mm). Calibres digitales como el Mitutoyo Digimatic incluso alcanzan un nivel de precisión de 0.02 mm. Pero ¿y si la tolerancia es más estrecha?

Si el error admisible es del orden una micra, el instrumento de medida apropiado no es otro que el micrómetro. El micrómetro, también llamado tornillo de Palmer, no se ve afectado por el error de Abbe, al revés que el calibre.

Puesto que no se puede hablar de precisión sin hacerlo de Mitutoyo, veamos algunos de los mejores micrómetros de arco del fabricante japonés.

Micrómetro Mitutoyo serie 103 (escala Vernier, 0.002 mm de precisión)

La precisión de los micrómetros Mitutoyo serie 103 son dos micras (2 µ = 0.002 mm). La apreciación de este Palmer llega a la millonésima del milímetro merced a la escala auxiliar Vernier en su cuerpo cilíndrico:

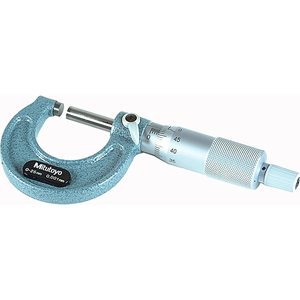

Micrómetro Mitutoyo serie 103 analógico con escala Vernier
La serie de micrómetros Mitutoyo n.º 103 cuenta con escala auxiliar Vernier

La punta del yunque así como la del husillo de este micrómetro están fabricadas en carburo de tungsteno para soportar el desgaste. El acabado superficial de estas partes consiste en proceso de microlapeado.

Medidas del micrómetro Mitutoyo
Cotas del micrómetro Mitutoyo de 0-25 mm: a, 2.8 mm; b, 9 mm; c, 28 mm; d, 6.35 mm; L, 30.3 mm.

El micrómetro métrico Mitutoyo 103 se presenta en una caja que incluye el instrumento, la llave para calibrarlo y un certificado de precisión emitido por Mitutoyo.

Mitutoyo de exteriores Mitutoyo 103–129
Mitutoyo de exteriores Mitutoyo 103–129
  • Pálmer analógico de rango 0-25 mm para medir exteriores
  • Apreciación de 0.001 mm
  • Incluye caja, llave y bloque patrón de 25 mm
  • Palpadores con punta de carburo microlapeados
  • Acabado de la escala en cromo mate
  • Error máximo admisible de ±2 µm
  • Ficha técnica

Palmer Mitutoyo Digimatic Serie 293 (0-25 mm IP65 sin salida de datos)

Los micrómetros Mitutoyo serie 293 ofrecen una precisión excepcional: 1 µ. Su planitud es de 0.3 µ y su resolución de 0.001 mm. La fuerza de medida es de 5-10 N.

La calidad de los materiales empleados por Mitutoyo para fabricar este micrómetro digital es extraordinaria. Los contactos del yunque y el husillo han sido rectificados en metal duro con acabado lapeado, mientras que el tambor y el casquillo presentan una superficie suave de cromo satinado.

Micrómetro digital Mitutoyo Digimatic IP 65
El micrómetro digital Mitutoyo es hermético al polvo y soporta salpicaduras a presión de fluido refrigerante

En cuanto a la autonomía, la batería de un Palmer Mitutoyo serie 293 dura hasta 2.4 años en condiciones de uso normales.

Para acabar, resumimos en la siguiente lista sus principales características:

  • botón hold para retener la medición
  • aviso de batería baja
  • función de autoapagado a los 20 minutos
  • selector cero/absoluto
  • escala graduada en milímetros
  • nivel de protección IP65 (hermético frente a la entrada de polvo)
  • resistente al aceite
  • resistente al agua: soporta salpicaduras de líquido refrigerante
Micrómetro digital Mitutoyo Serie 293
Micrómetro digital Mitutoyo Serie 293
  • Rango de medición: 0–25 mm
  • Tipo de protección: IP 65
  • Sin salida de datos

Conclusión

Lo mismo da digital que Vernier. Los micrómetros Mitutoyo son imprescindibles en la toma de medidas fiables y, por ende, no han de faltar, como parte del utillaje para procesos de fabricación por mecanizado, junto al calibre, el reloj comparador o el nivel de mecánico.
